Calcul de charge d'une toiture au m² : méthode et valeurs
Calcul de charge d'une toiture au m² : poids des couvertures, charge de neige par zone Eurocode, effet du vent et exemple chiffré sur 100 m².
Le calcul de charge d’une toiture au m² additionne trois familles : le poids permanent des matériaux, la neige et le vent. Une couverture en tuiles mécaniques pèse 35 à 45 daN/m², la neige ajoute 45 à 140 daN/m² selon la région. Ce total commande la section des pannes et des chevrons.
Trois familles de charges, trois logiques distinctes
Un toit ne subit jamais une charge unique. La série Eurocode 1, publiée sous la référence NF EN 1991 et intitulée « Actions sur les structures », découpe le problème en actions séparées que le calcul additionne ensuite avec des coefficients de pondération.
- Les charges permanentes, notées G : tout ce qui reste en place à vie, de la couverture jusqu’au plafond suspendu.
- Les charges variables, notées S pour la neige, traitées par la partie 1-3 de l’Eurocode 1, auxquelles s’ajoutent les charges d’entretien liées au passage d’un couvreur.
- Les actions du vent, notées W et couvertes par la partie 1-4 : pression sur les versants exposés, dépression sur les autres.
Ces trois familles ne se comportent pas pareil. Le poids propre s’applique sur toute la surface de rampant, la neige se mesure en projection au sol, le vent produit surtout un effet de succion vers le haut. Confondre les surfaces de référence fausse tout le reste du calcul.
Le résultat s’exprime en daN/m² dans le vocabulaire des charpentiers, en kN/m² dans les textes normatifs. La conversion tient en une ligne : 1 kN/m² vaut 100 daN/m², soit environ 102 kg par mètre carré.

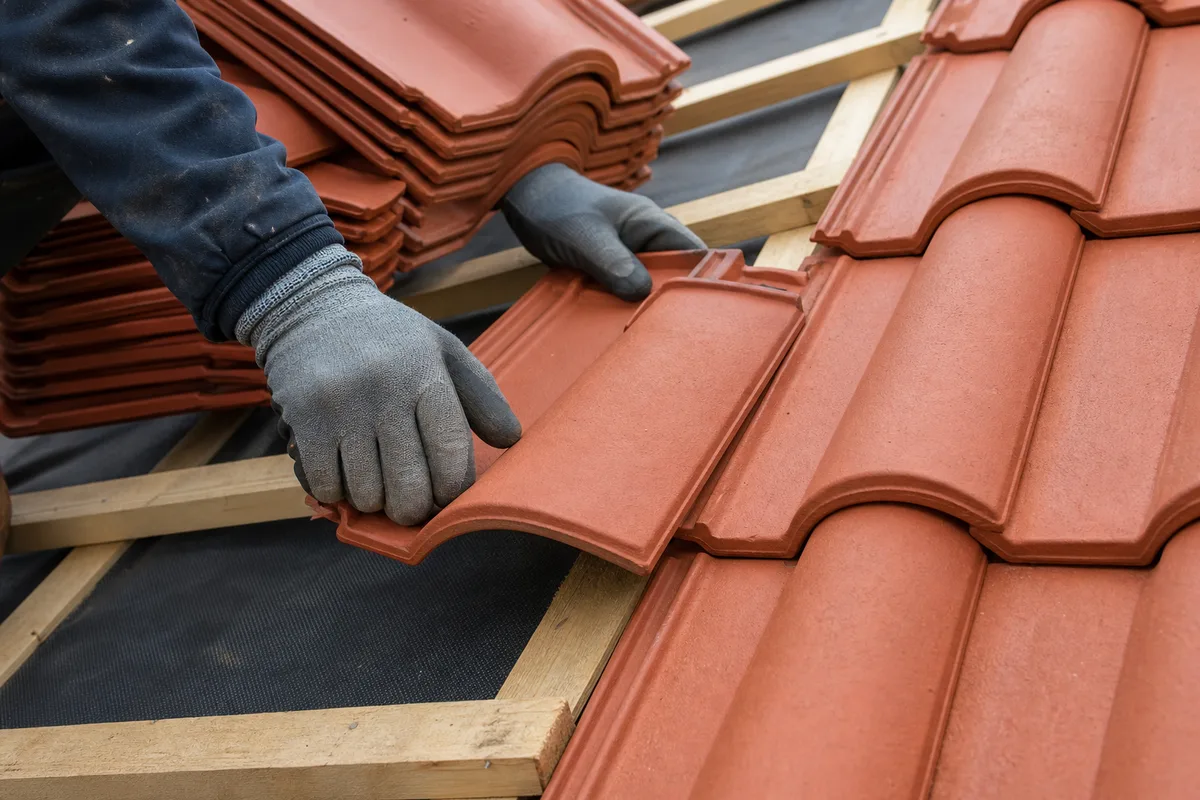

Charges permanentes : ce que la charpente porte en continu
Le poids propre se calcule en empilant les couches, du haut vers le bas. Les barèmes utilisés en descente de charges par les charpentiers professionnels convergent sur les ordres de grandeur ci-dessous.
| Élément de toiture | Poids (daN/m²) |
|---|---|
| Tuiles mécaniques à emboîtement | 35 à 45 |
| Tuiles plates terre cuite | 55 à 75 |
| Tuiles canal | 40 à 60 |
| Tuiles béton | 45 |
| Ardoise naturelle sur liteaux | 30 |
| Zinc sur voliges | 25 |
| Bac acier nu | 6 |
| Panneau sandwich acier isolé | 10 |
L’écart entre une tuile plate et un bac acier dépasse un rapport de dix. Une charpente calculée pour de l’ardoise ne reprend donc pas de la tuile plate sans vérification préalable : le surpoids atteint 45 daN/m², soit 4,5 tonnes réparties sur un toit de 100 m². Le cas revient souvent en rénovation, quand le propriétaire change de matériau pour des raisons esthétiques.
Les couches invisibles s’additionnent aussi
Sous la couverture, plusieurs épaisseurs pèsent leur part et se cumulent au barème précédent. Une laine minérale de 240 mm compte pour 7,2 daN/m². Une plaque de plâtre ajoute environ 9 daN/m² par centimètre d’épaisseur, un contreplaqué 5 daN/m² par centimètre.
Les liteaux, l’écran de sous-toiture et la visserie représentent peu à l’unité, mais l’ensemble dépasse souvent 10 daN/m² une fois cumulé. Le type de structure porteuse compte aussi : le choix entre charpente traditionnelle et fermette change les sections de bois, donc le poids propre de l’ossature elle-même.

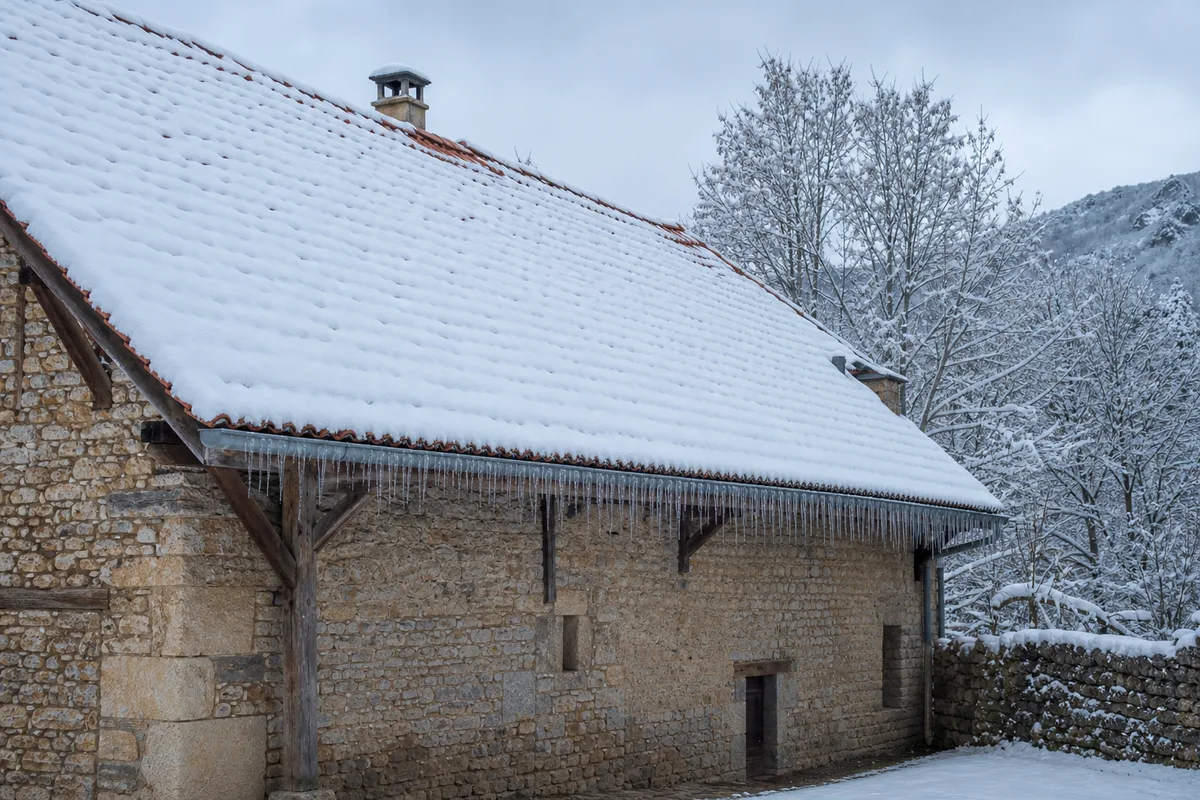

Charge de neige : la variable qui fait basculer un dimensionnement
La charge de neige est l’action climatique la plus dimensionnante en France sur une toiture inclinée. Sa valeur de calcul dépend d’abord de la localisation du terrain, ensuite de la géométrie du toit.
L’annexe nationale de la norme NF EN 1991-1-3 découpe le territoire en huit régions de neige et fixe pour chacune une charge caractéristique au sol, notée sk, valable jusqu’à 200 m d’altitude.
| Région de neige | Charge au sol sk (kN/m²) |
|---|---|
| A1 et A2 | 0,45 |
| B1 et B2 | 0,55 |
| C1 et C2 | 0,65 |
| D | 0,90 |
| E | 1,40 |
Une commune classée en région E supporte donc plus du triple de la charge de base d’une commune en région A1. Le rapport explique pourquoi une charpente conçue pour le littoral atlantique ne se transpose pas telle quelle dans les Alpes du Nord.
La formule qui convertit le sol en toiture
La charge appliquée au toit ne vaut pas la charge au sol. La norme la corrige par trois coefficients : s = μ1 × Ce × Ct × sk. Le coefficient de forme μ1 traduit la géométrie, Ce l’exposition au vent du site, Ct l’effet thermique d’une toiture chauffée par en dessous. En construction courante, Ce et Ct valent tous les deux 1,0.
Le coefficient de forme suit la pente selon trois paliers définis par l’Eurocode 1 partie 1-3 :
- pente de 0 à 30 degrés : μ1 vaut 0,8, la neige reste en place ;
- pente de 30 à 60 degrés : μ1 décroît linéairement de 0,8 à 0 ;
- pente supérieure à 60 degrés : μ1 tombe à 0, la neige ne tient plus.
Un toit à 25 degrés en région C1 reçoit donc 0,8 × 0,65 = 0,52 kN/m², soit 52 daN/m². Le même toit porté à 45 degrés voit son coefficient chuter à 0,4, et la charge de neige tomber à 26 daN/m². Calculer la pente exacte de la toiture devient donc un préalable, pas un détail.
L’altitude majore la valeur de base
Au-delà de 200 m, l’annexe nationale impose une majoration progressive par tranches d’altitude. Une maison en région C1 à 900 m ne se calcule pas comme la même maison en plaine, alors que le classement régional reste identique. Cette majoration est la première chose à vérifier sur un projet de montagne, avant même le choix de la couverture.
Le vent : une charge qui tire vers le haut
Le vent inverse la logique. Sur les versants sous le vent et sur la plus grande partie d’une toiture à faible pente, il crée une dépression qui soulève la couverture au lieu de l’écraser. La partie 1-4 de l’Eurocode 1 traite cette action et distingue quatre régions de vent en France métropolitaine.
Trois paramètres pilotent le résultat : la vitesse de référence de la région, la rugosité du terrain (bord de mer, rase campagne, zone urbaine dense) et la hauteur du bâtiment. Les angles et les rives subissent des dépressions locales bien supérieures à celles du centre du versant, ce qui explique les fixations renforcées imposées en périphérie de toit.
Conséquence pratique : le calcul de charge ne se limite jamais à une addition de poids. Une couverture légère en bac acier réduit la charge permanente, mais expose davantage au soulèvement, faute de masse pour s’y opposer.
Surface au sol ou surface de rampant : l’erreur classique
Les deux surfaces coexistent dans un même calcul, et chacune sert à une charge précise. La projection horizontale correspond à l’emprise du toit vue du ciel, la surface de rampant à la surface réelle des versants, toujours plus grande dès qu’une pente existe.
Le poids propre des matériaux se rapporte au rampant, puisque chaque tuile occupe la surface inclinée. La charge de neige se rapporte à la projection au sol, puisqu’un flocon tombe verticalement. Appliquer la charge de neige au rampant surestime le résultat de 15 % sur un toit à 30 degrés, davantage encore sur une pente raide.
Le même raisonnement gouverne les quantités de matériaux. Un comptage du nombre de tuiles nécessaires se fait toujours sur la surface de rampant, jamais sur l’emprise au sol.
Exemple chiffré sur une maison de 100 m² au sol
Prenons une maison à deux versants, 100 m² d’emprise au sol, pente à 30 degrés, région de neige B1, altitude 150 m, couverture en tuiles mécaniques.
La surface de rampant se déduit de l’emprise divisée par le cosinus de la pente : 100 ÷ cos(30°) donne 115,5 m². Le poids propre se calcule sur cette valeur.
- Couverture en tuiles mécaniques : 40 daN/m² de rampant.
- Liteaux, écran de sous-toiture et fixations : 10 daN/m².
- Isolant en laine minérale de 240 mm : 7,2 daN/m².
- Plafond en plaque de plâtre de 13 mm : environ 12 daN/m².
Le cumul atteint 69,2 daN/m² de rampant, soit près de 8 tonnes sur les 115,5 m². Côté neige, la région B1 donne sk = 0,55 kN/m², et le coefficient de forme reste à 0,8 pour une pente de 30 degrés : la charge vaut 0,44 kN/m², donc 44 daN/m² de projection au sol, soit 4,4 tonnes sur les 100 m² d’emprise.
Total en service : environ 12,4 tonnes reprises par la charpente, hors vent et hors coefficients de pondération réglementaires. Ce chiffre alimente ensuite la vérification des pannes et la descente vers les murs porteurs.
Ce que le calcul décide vraiment
La descente de charges ne s’arrête pas au toit. Elle poursuit son chemin vers les pannes, les fermes, les murs, puis les fondations, chaque niveau vérifiant sa capacité selon l’Eurocode 5 pour les structures en bois.
Trois décisions dépendent directement de ce total : la section et l’entraxe des chevrons, le nombre de pannes intermédiaires, l’épaisseur admissible d’un futur complément d’isolation. Ajouter une surépaisseur d’isolant modifie le poids propre, même si l’impact reste modéré comparé à celui de la couverture. Vérifier l’épaisseur d’isolant adaptée à la toiture avant travaux évite de découvrir le problème une fois les fournitures livrées.
Prochaine étape concrète : relever la pente réelle, identifier la région de neige de la commune, mesurer les sections de bois existantes. Un charpentier ou un bureau d’études bois transforme ces trois données en verdict chiffré, avec ou sans renfort, en une demi-journée.
