Dimensionnement chevrons et pannes : sections et portées
Dimensionnement des chevrons et pannes : sections selon portée et entraxe, charge de neige Eurocode, classes C18 à C30, flèche admissible et abaques DTU.
Le dimensionnement des chevrons et des pannes se déduit de quatre données : la portée entre appuis, l’entraxe des pièces, la charge de neige de la commune et le poids de la couverture. Un chevron de 75×100 mm posé tous les 50 cm franchit couramment 2,5 à 3,5 m sous des tuiles mécaniques.
Un charpentier ne choisit jamais une section au catalogue. Il remonte la chaîne des charges, de la tuile jusqu’aux fondations, et chaque pièce reçoit sa section au moment précis où elle entre dans ce circuit. Comprendre ce cheminement évite deux erreurs symétriques : du bois trop faible qui fléchit, ou une surépaisseur payée sur toute une toiture.

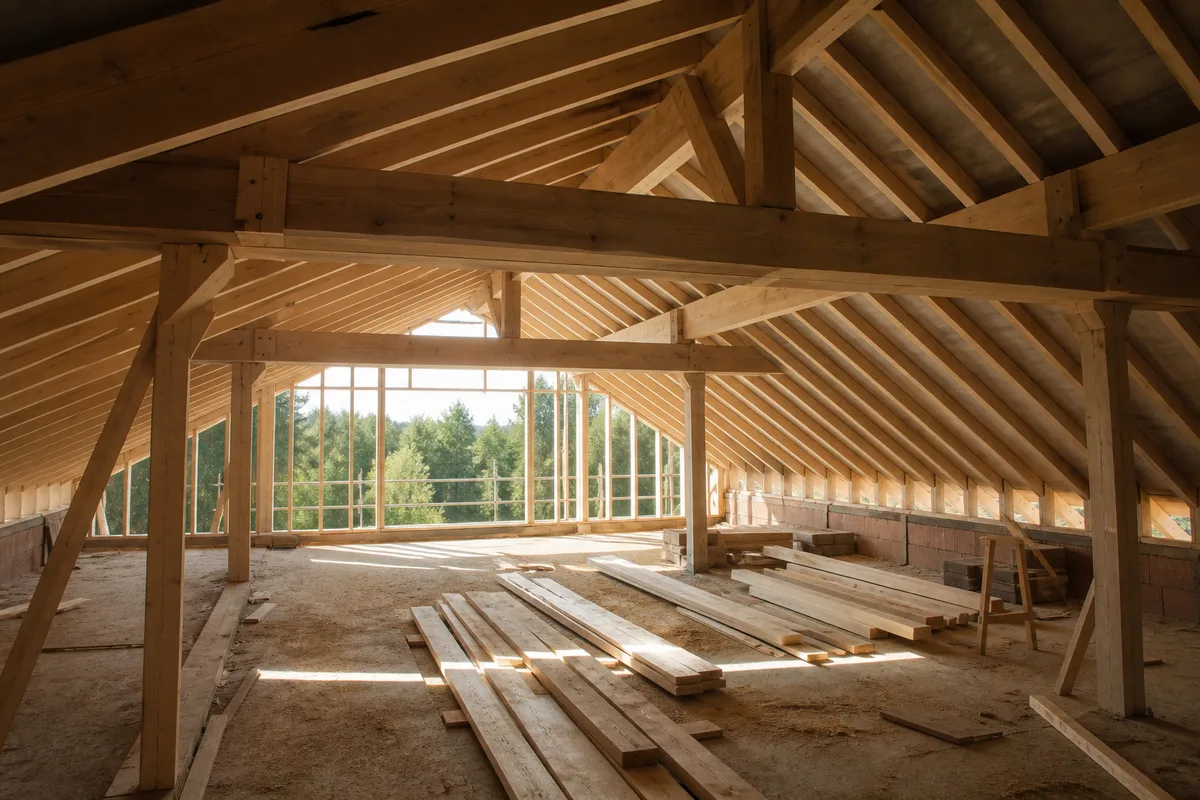

Panne, chevron, arbalétrier : qui porte quoi
La couverture pèse sur les liteaux, les liteaux sur les chevrons, les chevrons sur les pannes, les pannes sur les fermes ou les murs. Chaque maillon reprend la charge du précédent et la concentre un peu plus.

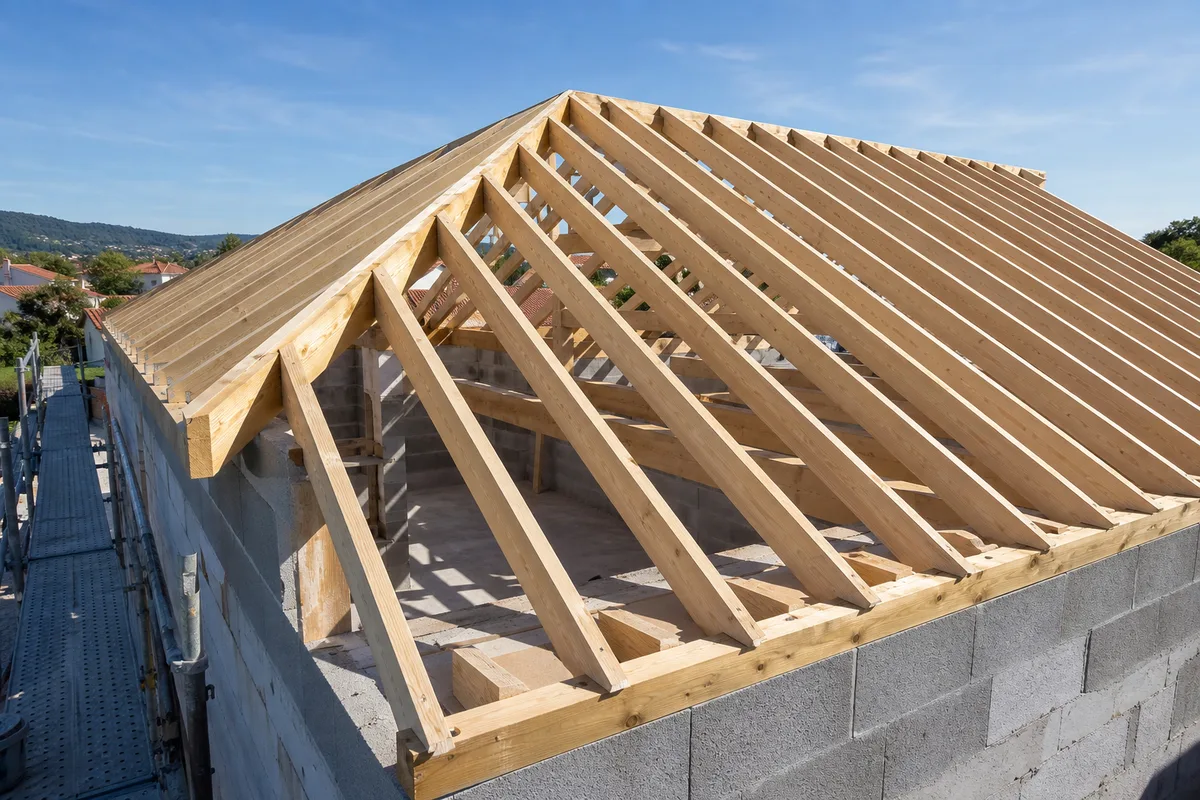

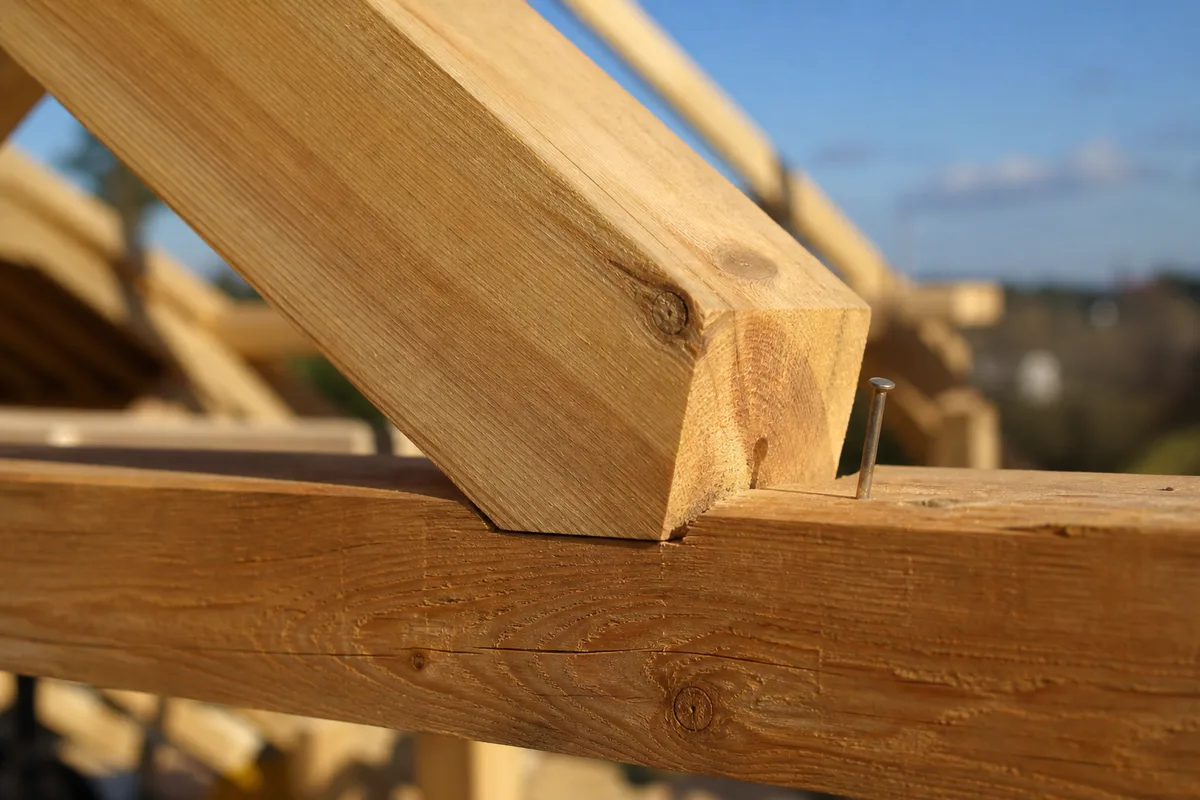

Le chevron est la pièce inclinée qui suit le sens de la pente. Posé à un entraxe de 40 à 60 cm, il reçoit le litelage et travaille en flexion entre deux pannes successives. Sa portée n’est donc pas la longueur du rampant, mais la distance entre deux appuis.
La panne est horizontale, perpendiculaire aux chevrons. Trois positions coexistent sur un versant classique :
- la panne sablière, en bas de pente, posée sur le mur porteur, qui assure la transition entre la charpente et la maçonnerie ;
- la ou les pannes intermédiaires, à mi-versant, espacées de 1,2 à 1,8 m selon la pente et la couverture ;
- la panne faîtière, au sommet, qui relie les deux versants et reçoit l’extrémité haute de tous les chevrons.
L’arbalétrier appartient à la ferme : c’est la pièce inclinée qui porte les pannes et transmet leur charge vers l’entrait et les poteaux. Une petite cale triangulaire, l’échantignole, bloque la panne posée dévers sur cet arbalétrier et l’empêche de basculer.
Cette organisation est propre à la charpente traditionnelle. Une structure industrialisée répartit les efforts autrement, avec des sections fines multipliées, un point détaillé dans notre comparatif entre charpente traditionnelle et fermette. Les tables de sections ci-dessous ne s’appliquent qu’au bois massif taillé, jamais aux fermettes assemblées par connecteurs.
Les quatre paramètres qui commandent une section
Le calcul de section repose sur une mécanique simple, appliquée à chaque pièce prise isolément comme une poutre sur deux appuis.
La portée pèse plus lourd que tout le reste. Le moment de flexion maximal d’une poutre uniformément chargée vaut q multiplié par le carré de la portée, divisé par 8. La flèche, elle, varie comme la puissance quatrième de la portée : doubler la distance entre appuis multiplie l’affaissement par seize, à charge et section identiques. Ajouter une panne intermédiaire reste donc la manœuvre la plus rentable pour alléger une charpente.
L’entraxe détermine la bande de toiture reprise par chaque pièce. Multipliez la charge surfacique en kN/m² par l’entraxe en mètres, vous obtenez la charge linéique en kN/m qui alimente le calcul. Resserrer les chevrons de 60 à 45 cm réduit cette charge d’un quart.
Les charges se répartissent en deux familles. Le poids permanent dépend du matériau de couverture : une tuile mécanique tourne autour de 35 à 45 daN/m², une tuile plate en terre cuite dépasse 55 daN/m², une ardoise naturelle sur liteaux reste vers 30 daN/m². La charge de neige vient s’ajouter, et elle bascule souvent le dimensionnement. L’annexe nationale de la norme NF EN 1991-1-3, partie neige de l’Eurocode 1, découpe la France en huit régions et fixe une charge caractéristique au sol comprise entre 0,45 kN/m² en zone A et 1,40 kN/m² en zone E, valeur ensuite majorée par tranches d’altitude au-delà de 200 m. Le détail de cette addition figure dans notre méthode de calcul de charge d’une toiture au m².
Dernier paramètre : la qualité mécanique du bois lui-même, traitée plus bas.
Sections de chevrons : ce que donnent les tables

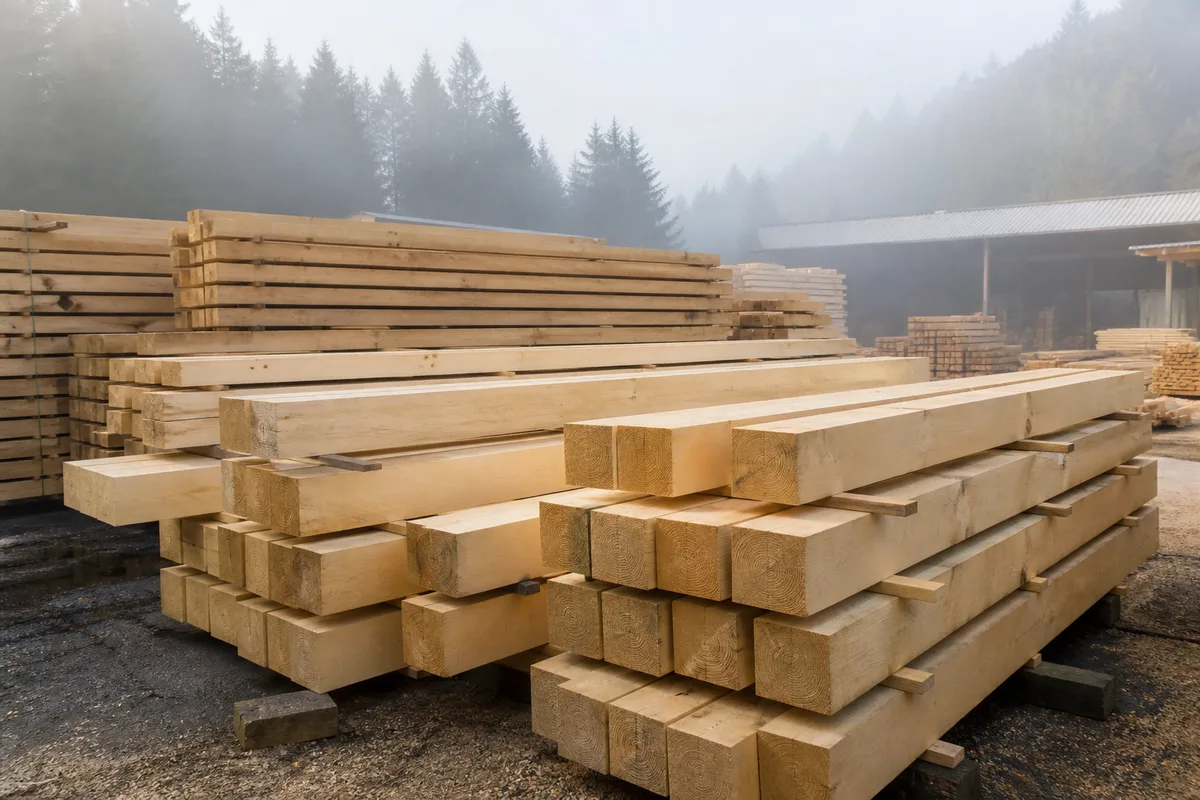

Les sections commerciales courantes tiennent en cinq formats : 60×80, 63×75, 75×100, 80×100 et 100×120 mm, en longueurs de 3 à 5 m. Les tables de correspondance publiées par les négoces de bois de charpente les associent ainsi aux portées usuelles.
| Portée entre pannes | Entraxe | Section indicative | Contexte type |
|---|---|---|---|
| 2 à 2,5 m | 50 cm | 63×75 mm | couverture légère, plaine |
| 2,5 à 3,5 m | 50 cm | 75×100 mm | tuiles mécaniques |
| 3,5 à 4 m | 50 cm | 80×100 mm | zone de neige modérée |
| 4 à 4,5 m | 40 à 50 cm | 100×120 mm | montagne, couverture lourde |
Les charpentiers utilisent un repère mental pour dégrossir avant vérification : environ 5 cm de hauteur de chevron par mètre de portée. Un rampant de 3 m appelle donc une hauteur d’environ 15 cm sur cette règle rapide, valeur que le calcul réel ramène souvent à 10 cm quand l’entraxe reste serré. Le repère sert à repérer une aberration sur un devis, pas à commander du bois.
Le NF DTU 31.1, publié en juin 2017 sous la référence P21-203 et intitulé « Travaux de bâtiment, charpente en bois », donne des correspondances plus fines encore : une section de 50×75 mm y est associée à un entraxe de 40 à 50 cm, une section de 63×75 mm à un entraxe de 60 cm sur les portées réduites.
L’entraxe retenu ne se décide pas seulement par le calcul. Il conditionne la découpe du litelage et le calcul des liteaux de la toiture, la largeur des panneaux isolants glissés entre chevrons, et la position possible d’un chevêtre pour une fenêtre de toit. Un entraxe de 60 cm cale parfaitement des rouleaux de laine minérale standards, argument logistique qui pèse autant que la section sur un chantier d’autoconstruction.
Pannes : la pièce qui concentre les efforts
Une panne reprend la charge de tous les chevrons qui s’appuient sur elle, sur la moitié de la distance aux pannes voisines. Elle travaille sur une portée bien plus grande, entre deux fermes ou entre deux murs de refend, ce qui explique ses sections massives.
Le NF DTU 31.1 propose des sections calées sur la portée franchie : 63×175 mm pour 3 à 4 m, 75×200 mm pour 4 à 5 m, 100×225 mm pour 5 à 6 m. Sur les grandes portées de bâtiments agricoles ou de longères, les charpentiers montent en 100×220 ou 120×240 mm.
Un exemple chiffré éclaire la mécanique. Une panne de 4 m de portée reprenant une charge linéique de 1,2 kN/m développe un moment maximal de 2,4 kN·m, obtenu par la formule q multiplié par le carré de la portée, divisé par 8. Sa flèche admissible sous charges variables, fixée à L/300, vaut 13 mm. Une section de l’ordre de 80×175 mm en bois de classe C24 satisfait ces deux conditions dans ce cas précis. Changez la portée pour 5 m sans toucher au reste, la vérification échoue.
Deux détails de pose modifient sensiblement le résultat :
- une panne posée dévers, dans le plan perpendiculaire au rampant, travaille dans son axe fort et résiste mieux qu’une panne posée à plat ;
- un appui intermédiaire, même simple poteau descendant sur un mur porteur, divise la portée et fait chuter la section nécessaire d’un cran ou deux.
La panne faîtière mérite une attention particulière : elle encaisse la poussée des deux versants et se retrouve régulièrement la pièce la plus sollicitée de tout l’ouvrage. Une flèche visible au faîtage se lit depuis la rue, des années après la pose, et se corrige mal.
Ce que changent les classes C18, C24 et C30
La norme NF EN 338 classe les bois de structure par résistance mécanique. Pour les résineux, les classes vont de C14 à C40, la lettre C désignant les conifères. Le nombre correspond à la résistance caractéristique en flexion exprimée en mégapascals : une pièce marquée C24 affiche 24 MPa.
Le classement visuel français, encadré par la norme NF B 52-001, trie les sciages en classes ST-I, ST-II et ST-III selon la largeur des cernes, le diamètre des nœuds, les fentes, la pente de fil et les déformations géométriques. La correspondance est directe : ST-I donne du C30, ST-II du C24, ST-III du C18. Sapin, épicéa et douglas se classent en C18, C24 ou C30 ; les pins sylvestre, maritime, noir et laricio couvrent une plage de C14 à C30.
Passer d’un C18 à un classe C24 apporte un tiers de résistance en flexion supplémentaire. Sur une panne longue, ce gain se traduit parfois par une section commerciale de moins, donc un bois plus court à lever et un coût de main-d’œuvre réduit. Le marquage CE apposé sur chaque pièce de structure indique la classe retenue et la méthode de classement employée, visuelle ou par machine. Une pièce sans marquage n’a rien à faire dans une charpente neuve.
Second critère, distinct de la résistance : la durabilité. Le bois de charpente d’une maison couverte travaille en classe d’emploi 2, humidité occasionnelle sans contact avec le sol, ce qui impose un traitement insecticide et fongicide d’origine. Le douglas purgé d’aubier s’en dispense grâce à sa durabilité naturelle.
Marges, flèche et vérification par un professionnel
Le calcul réglementaire ne s’arrête jamais à la résistance. L’Eurocode 5, référencé NF EN 1995-1-1, vérifie deux états distincts : la ruine de la pièce, et son aptitude au service, c’est-à-dire sa déformation acceptable dans le temps. Les limites de flèche retenues en charpente bois valent L/300 sous charges variables, L/200 en flèche finale une fois le fluage intégré, L/400 pour la flèche active susceptible de fissurer un plafond fini.
La flèche commande le dimensionnement dans la grande majorité des cas courants. Une panne peut satisfaire largement le critère de résistance tout en s’affaissant de trois centimètres au milieu de sa portée, désordre invisible sur le calcul de contrainte mais parfaitement visible sur la ligne de faîtage.
Quatre erreurs reviennent sur les projets d’autoconstruction :
- reprendre les sections d’une maison voisine sans vérifier la zone de neige ni l’altitude du terrain ;
- calculer sur la surface au sol quand le poids propre se rapporte à la surface de rampant, une distinction traitée dans notre méthode pour calculer la surface d’une charpente ;
- changer de couverture en rénovation, passer de l’ardoise à la tuile plate, sans revérifier la structure existante ;
- oublier les charges d’exploitation ponctuelles, un couvreur et son matériel sur le rampant, ou un futur ballon solaire posé en toiture.
Les tables et les abaques du NF DTU 31.1 restent des outils de pré-dimensionnement. Dès qu’une portée dépasse les cas courants, qu’un poteau disparaît pour ouvrir un volume, ou que le terrain se situe en altitude, seul un bureau d’études bois ou un charpentier qualifié engage sa responsabilité sur une note de calcul Eurocode 5. Cette note conditionne la garantie décennale et l’assurance dommages-ouvrage.
Prochaine étape concrète : relevez la portée réelle entre appuis, l’entraxe prévu, la région de neige de la commune et le poids au m² de la couverture retenue. Ces quatre valeurs suffisent à un professionnel pour rendre des sections fermes en une demi-journée, avant même la commande du bois.
