Calculer le rampant d'un toit : longueur, pente et débord

Le rampant d’un toit se calcule comme l’hypoténuse d’un triangle rectangle : racine carrée de la demi-portée au carré plus la hauteur au carré, ou demi-portée divisée par le cosinus de la pente. Une demi-portée de 4,60 m sous un faîtage haut de 2,90 m donne une longueur du rampant de 5,44 m, débord non compris.

Rampant, demi-portée, hauteur, pente : quatre mesures distinctes

Le rampant désigne le versant incliné d’un toit, et par extension sa longueur mesurée dans le sens de la pente : de l’égout ou de la sablière jusqu’au faîtage, perpendiculairement à la ligne d’égout. Trois autres grandeurs forment avec lui un triangle rectangle :

• la demi-portée, distance horizontale entre le mur et l’axe du faîtage, soit la moitié de la largeur sur un toit symétrique ;
• la hauteur de faîtage, distance verticale entre le départ du rampant et le sommet ;
• la pente, rapport entre cette hauteur et la demi-portée, en pourcentage ou en degrés.

Le rampant reste le plus long côté du triangle : un résultat inférieur à la demi-portée trahit une mesure inversée. C’est une longueur, pas une surface : la surface de couverture et sa projection horizontale au sol relèvent d’un autre calcul.

Dernière règle : les points de départ doivent concorder. Si la demi-portée part du nu extérieur du mur, mesurez la hauteur depuis le dessus de la sablière, jamais depuis un repère intérieur.

Comment calculer le rampant d’un toit avec Pythagore

Avec la demi-portée et la hauteur, le théorème de Pythagore donne directement la longueur cherchée :

Rampant = √(demi-portée² + hauteur²)

Exemple : maison de 9,20 m de large hors tout, faîtage centré, 2,90 m de hauteur entre le dessus de la sablière et le faîtage.

1. Demi-portée : 9,20 ÷ 2 = 4,60 m.
2. Carrés : 4,60 × 4,60 = 21,16 et 2,90 × 2,90 = 8,41.
3. Somme : 21,16 + 8,41 = 29,57.
4. Racine carrée : √29,57 = 5,44 m.

La pente se déduit au passage : 2,90 ÷ 4,60 = 0,630, soit 63 % ou 32,2°. Le rapport entre le rampant et la demi-portée, 5,438 ÷ 4,60 = 1,182, constitue le coefficient propre à ce toit. Gardez-le pour le débord et les empanons.

Contrôle rapide avec le triangle 3-4-5 : 4 m de demi-portée sous 3 m de hauteur donnent exactement 5 m de rampant, soit un rapport de 1,25 à 75 % de pente. Moins raide, l’exemple sort logiquement en dessous, à 1,18.

Partir de la pente : degrés, pourcentage et coefficient de longueur

Quand le plan de charpente indique l’angle mais pas la hauteur, la formule change de forme :

Rampant = demi-portée ÷ cos(angle)

L’inverse du cosinus constitue le coefficient de longueur. Il ne dépend que de la pente : multiplié par n’importe quelle demi-portée, il donne le rampant correspondant.

Convertir un pourcentage en degrés

Une pente de 80 % signifie 80 cm de montée pour 1 m parcouru à l’horizontale. Pour la convertir en degrés, appliquez l’arc tangente : arctan(0,80) = 38,7°. Le cosinus de cet angle vaut 0,781, et une demi-portée de 4,60 m donne 4,60 ÷ 0,781 = 5,89 m de rampant.

Raccourci sans les degrés : le coefficient vaut aussi √(1 + p²), avec p la pente en décimal. Pour 80 % : √1,64 = 1,281, et 4,60 × 1,281 = 5,89 m. Angle inconnu ? Suivez notre méthode pour calculer la pente d’une toiture.

Les coefficients par pourcentage de pente

Le tableau part du pourcentage, l’unité des couvreurs, pour 5 m de demi-portée, soit un bâtiment de 10 m de large à faîtage centré.

La dernière colonne utilise le coefficient exact, d’où deux centimètres d’écart au plus avec la valeur arrondie. Notez la progression : le coefficient gagne 0,09 de 40 à 60 %, mais 0,13 de 80 à 100 %.

Ce que la formule oublie : débord, épaisseur et coupes

Le triangle donne une longueur théorique entre deux points. La pièce réelle dépasse ces points et subit des coupes.

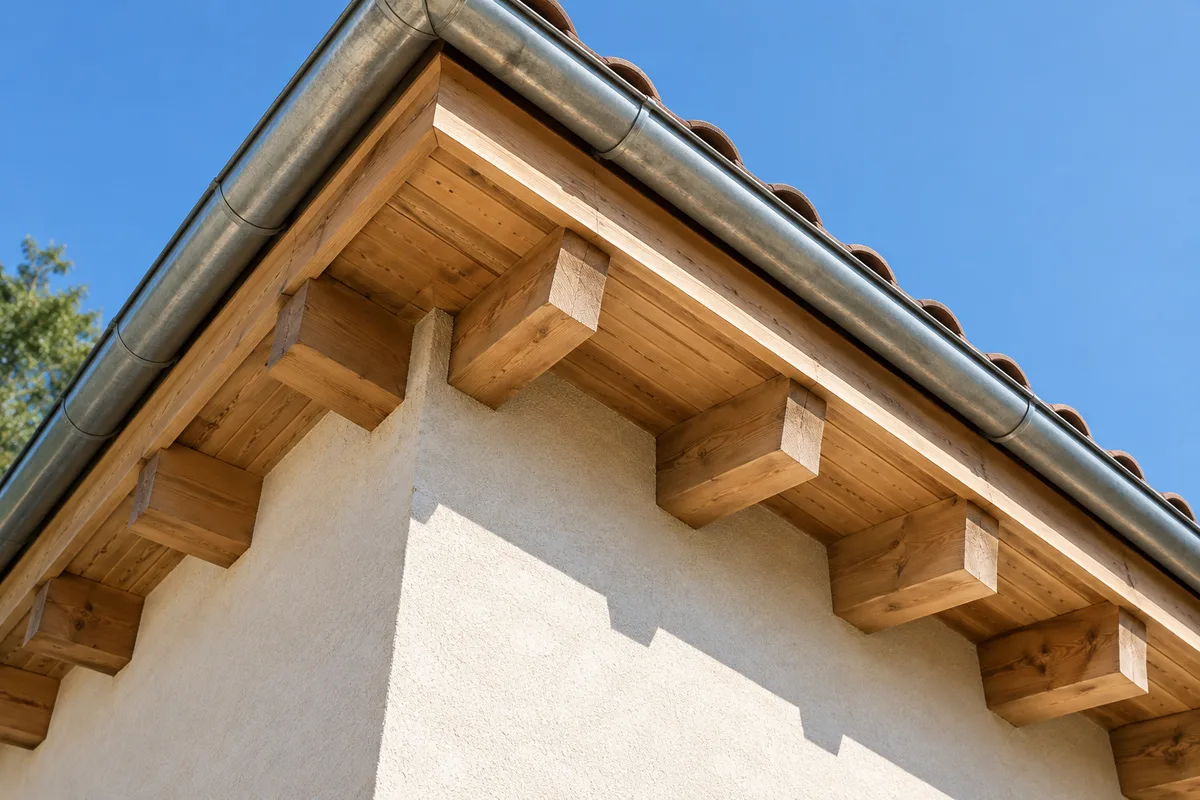

Le débord au-delà du mur

Au-delà du nu du mur, le débord de toit prolonge le versant. Mesurez sa saillie à l’horizontale, puis convertissez-la avec le coefficient du versant. Sur l’exemple à 63 %, 40 cm de saillie ajoutent 0,40 × 1,182 = 0,47 m, et le versant complet atteint 5,44 + 0,47 = 5,91 m. Ajouter les 40 cm tels quels raccourcirait la pièce de 7 cm. La saillie varie d’une maison à l’autre : relevez la vôtre plutôt qu’une valeur type.

Chevron, couverture et coupes

Le chevron et la couverture ne suivent pas la même ligne. Les tuiles avancent en général un peu au-delà du bois, au-dessus de la gouttière, et s’arrêtent au faîtage sous les faîtières. Une longueur de tuiles ne donne donc jamais directement une longueur de chevron.

Au faîtage, le chevron reçoit une coupe d’aplomb, verticale, pour s’appuyer contre son vis-à-vis ou sur la panne faîtière. La pièce étant inclinée, cette coupe décale l’arête haute de l’arête basse d’une valeur égale à la hauteur de section multipliée par la pente : 0,10 × 0,63 = 6,3 cm pour un chevron de 10 cm de haut à 63 %. Le pied reçoit une coupe d’about, verticale ou perpendiculaire au chevron selon la finition d’égout. Commandez une surlongueur, jamais une pièce juste à la cote théorique.

Versants asymétriques, monopente, quatre pans

Même formule, autres valeurs sous la racine.

Deux rampants de longueurs différentes

Quand le faîtage est décentré, chaque versant garde sa propre demi-portée, et la hauteur reste commune. Maison de 8 m de large, faîtage à 3 m du mur nord et à 5 m du mur sud, hauteur de 3 m :

• rampant nord : √(3² + 3²) = √18 = 4,24 m, pour une pente de 100 % ;
• rampant sud : √(5² + 3²) = √34 = 5,83 m, pour une pente de 60 %.

Toiture monopente

La portée entière remplace la demi-portée, et la hauteur devient le dénivelé entre les deux appuis. Un appentis de 4,50 m de profondeur avec 1,20 m de dénivelé donne √(20,25 + 1,44) = √21,69 = 4,66 m de rampant, pour une pente de 26,7 %.

Quatre pans : croupes et arêtier

À pentes égales, le rampant d’une croupe mesure la même longueur que celui d’un long-pan. La pièce à part reste l’arêtier, qui relie un angle du bâtiment au bout du faîtage. Il avance en diagonale et se calcule donc en trois dimensions :

Arêtier = √(demi-portée du long-pan² + demi-portée de la croupe² + hauteur²)

Sur la maison de 9,20 m de large : √(21,16 + 21,16 + 8,41) = √50,73 = 7,12 m, contre 5,44 m pour le rampant courant.

Sur les croupes, les empanons, chevrons arrêtés sur l’arêtier, perdent à chaque entraxe une longueur égale à l’entraxe multiplié par le coefficient : avec 50 cm et 1,182, chaque empanon mesure 59 cm de moins que son voisin.

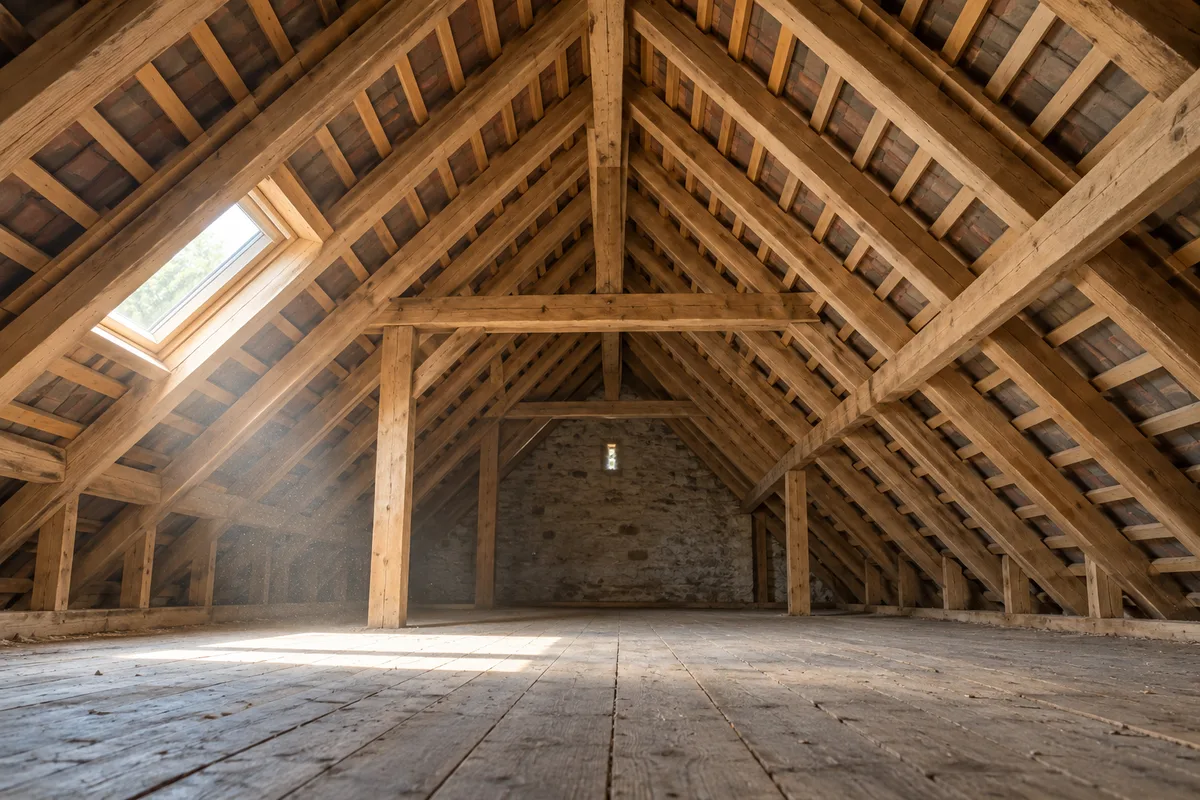

Mesurer le rampant sans monter sur la couverture

Selon l’INRS, les chutes de hauteur représentent la deuxième cause d’accidents mortels liés au travail, après le risque routier, et les toitures figurent parmi les lieux de chute cités. Sans harnais ni protection collective, restez au sol ou sous la charpente. Trois relevés suffisent :

1. Dans les combles, la hauteur entre le plancher et le dessous du faîtage, à l’aplomb, corrigée de l’écart entre le plancher et le dessus de la sablière.
2. Depuis le pignon, la largeur hors tout du bâtiment au sol et la saillie du débord.
3. Sous un chevron, sa longueur visible, du faîtage jusqu’à l’endroit où il entre dans le mur.

Le troisième relevé sert de contrôle, car la partie noyée dans le mur et le débord lui échappent. Un écart sensible avec le calcul signale un point de départ mal choisi ou une charpente qui a fléchi avec les années.

À quoi sert la longueur du rampant sur le chantier

Les chevrons

La longueur de commande additionne le rampant, le débord converti et une surlongueur de coupe : 5,91 m avant coupes sur l’exemple, à arrondir à la longueur disponible supérieure. Un aboutage se place sur un appui, au droit d’une panne, jamais dans le vide. La section, elle, dépend de la portée entre appuis et non du rampant : le dimensionnement des chevrons et des pannes traite ce calcul.

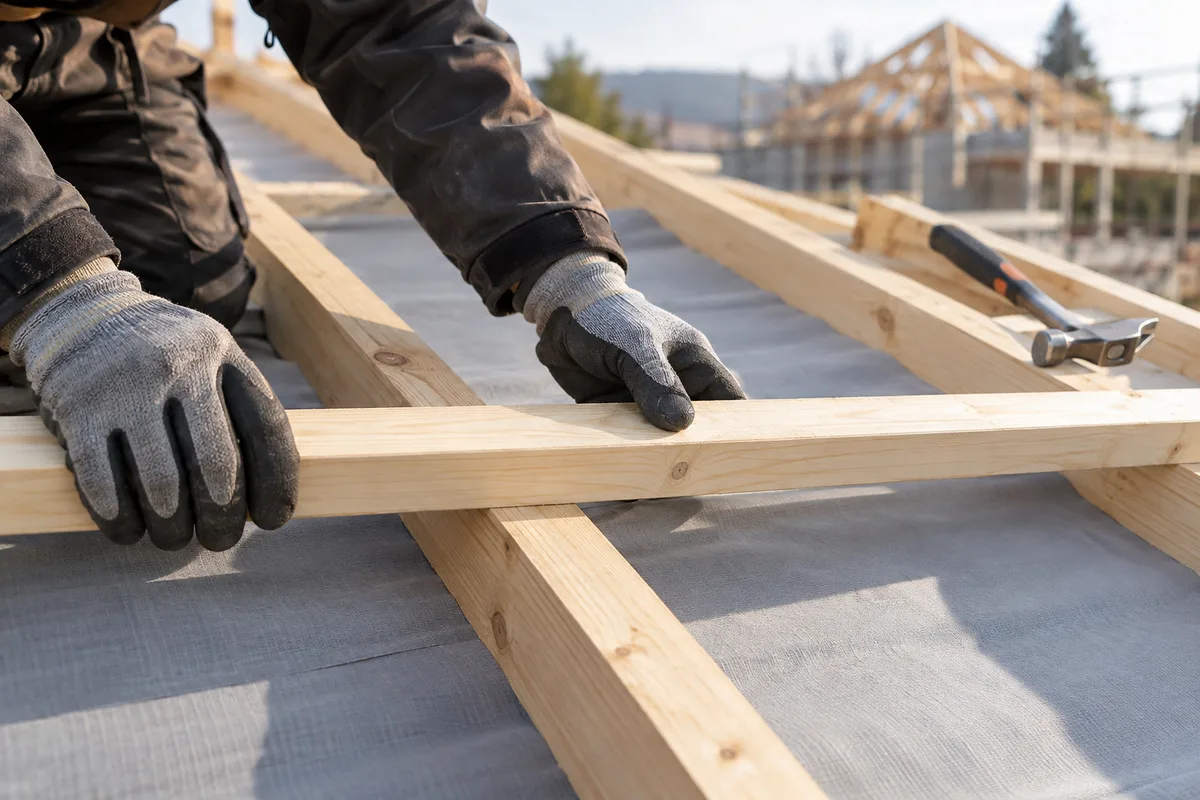

Les rangs de liteaux et de tuiles

Divisez la longueur du versant par le pureau, la partie visible de chaque tuile, puis arrondissez à l’entier supérieur. Avec un pureau de 30 cm autorisé par la fiche de pose, 5,91 ÷ 0,30 = 19,7, soit 20 rangs en première approche. Une tuile à pureau variable accepte ensuite une répartition régulière, 5,91 ÷ 20 = 29,6 cm, si cette valeur reste dans la plage du fabricant. Le métrage en mètres linéaires figure dans le calcul des liteaux de toiture.

L’isolant sous rampant et la hauteur utile

L’isolant posé sous rampant suit le rampant intérieur, mesuré sous les chevrons. D’après la fiche de Service-public consacrée à la surface de plancher, seules comptent les parties dont la hauteur sous plafond dépasse 1,80 m. Dans un comble sans surcroît, ce seuil est atteint à 1,80 ÷ sin(angle) le long du rampant, depuis le plancher : à 32,2°, 1,80 ÷ 0,533 = 3,38 m, avant épaisseur d’isolant. Les autres critères figurent dans notre article sur les combles perdus ou aménageables.

L’écran de sous-toiture

Les lés se déroulent parallèlement à l’égout, du bas vers le haut, chacun recouvrant le précédent. Divisez le rampant par la largeur du rouleau moins le recouvrement prescrit par le fabricant, puis arrondissez à l’entier supérieur.

Prochaine étape : une fiche de cotes par versant

Notez pour chaque versant la demi-portée, la hauteur, la pente et la saillie du débord, relevées depuis les mêmes points de départ. Calculez le rampant par Pythagore, recalculez-le par le coefficient de longueur, et ne retenez le chiffre que si les deux concordent. Ajoutez le débord converti et la surlongueur, comptez les rangs au pureau retenu : votre commande devient vérifiable ligne par ligne.
