Surface projetée d'une toiture : définition, calcul, usages

La surface projetée d’une toiture correspond à son emprise horizontale, vue du ciel. Elle s’obtient en multipliant la surface réelle des rampants par le cosinus de l’angle de pente : un versant de 100 m² incliné à 30° ne projette que 86,6 m² au sol. Cette valeur sert au dimensionnement des gouttières, au calcul des charges de neige et aux dossiers d’urbanisme.

Surface projetée ou surface réelle : deux mesures pour un même toit

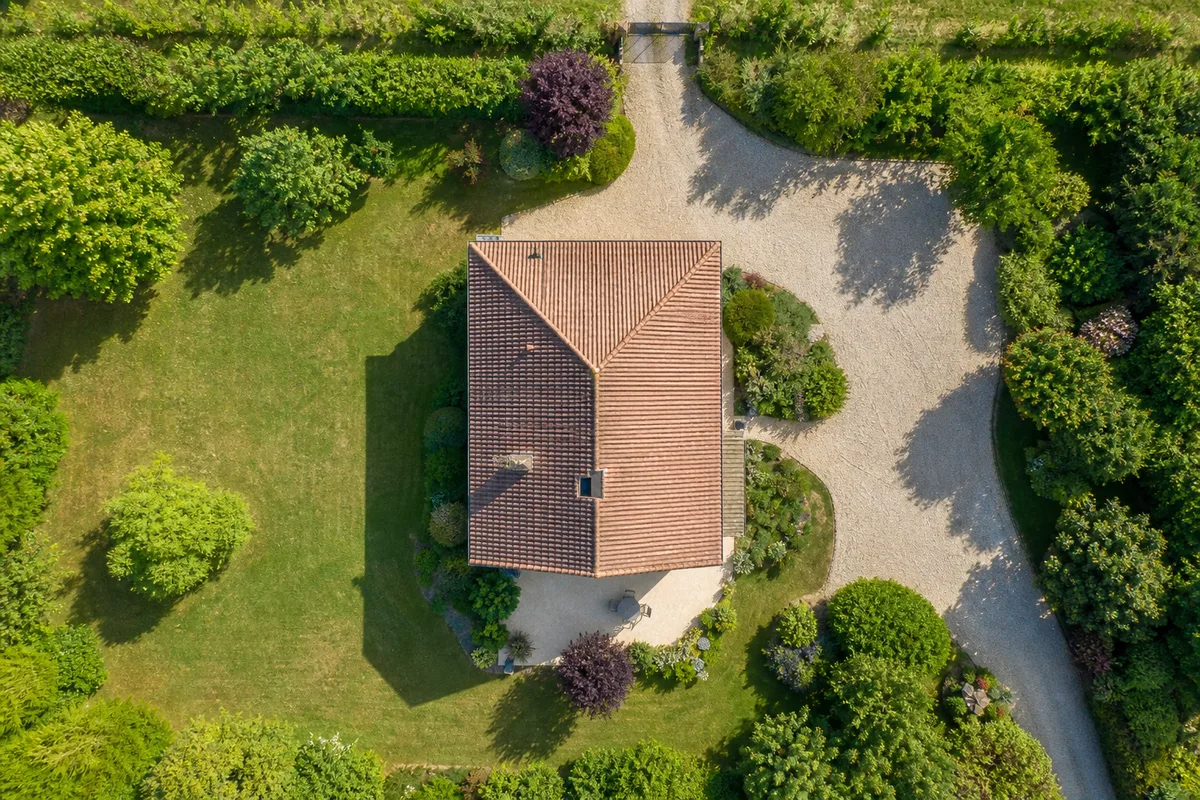

Un toit en pente possède deux superficies distinctes, et les confondre fausse tous les calculs qui suivent. La surface réelle, dite aussi surface de rampant, se mesure le long du versant incliné. La projection horizontale correspond à l’ombre que le toit dessinerait au sol si le soleil se trouvait à la verticale exacte du faîtage.

L’écart entre les deux grandit avec la pente. Nul sur un toit plat, il atteint 15,5 % à 30° et 41,4 % à 45°. Chaque grandeur répond à des besoins précis :

• la surface réelle sert à commander les matériaux : tuiles, ardoises, écran de sous-toiture, liteaux ;
• la surface projetée sert au dimensionnement des évacuations d’eaux pluviales ;
• la projection sert aussi aux charges climatiques, neige en tête, dans les calculs de structure ;
• l’urbanisme raisonne sur une projection verticale pour définir l’emprise au sol.

Le sens de conversion dépend donc de votre point de départ. Un couvreur qui a mesuré ses rampants convertit vers la projection pour choisir ses gouttières. Un particulier qui lit les plans de sa maison possède déjà la projection et convertit vers la surface réelle pour chiffrer sa couverture, méthode détaillée dans notre guide du calcul de la surface d’un toit par rapport au sol.

La formule : surface du rampant multipliée par le cosinus de la pente

La conversion repose sur une relation trigonométrique simple. La projection est le côté adjacent d’un triangle rectangle dont le rampant forme l’hypoténuse :

Surface projetée = surface réelle × cos(angle de pente)

C’est l’opération inverse du coefficient de pente 1/cos(angle) utilisé pour passer du sol vers le rampant. Les valeurs du cosinus pour les pentes courantes en France :

• 10° : cosinus 0,985, soit 98,5 m² projetés pour 100 m² de rampant ;
• 15° : cosinus 0,966, soit 96,6 m² projetés ;
• 20° : cosinus 0,940, soit 94,0 m² projetés ;
• 25° : cosinus 0,906, soit 90,6 m² projetés ;
• 30° : cosinus 0,866, soit 86,6 m² projetés ;
• 35° : cosinus 0,819, soit 81,9 m² projetés ;
• 40° : cosinus 0,766, soit 76,6 m² projetés ;
• 45° : cosinus 0,707, soit 70,7 m² projetés.

Attention à l’unité de la pente. Les couvreurs l’expriment souvent en pourcentage, rapport entre la hauteur montée et la distance horizontale parcourue. Une pente de 100 % équivaut à 45°, pas à un mur vertical. Convertissez d’abord le pourcentage en degrés via l’arc tangente, puis appliquez le cosinus. Pour relever l’angle exact de votre couverture, la méthode complète figure dans notre article sur le fait de calculer la pente d’une toiture.

Le calcul se fait versant par versant. Sur une toiture à pentes multiples ou à pans d’inclinaisons différentes, chaque rampant reçoit son propre cosinus avant addition des projections.

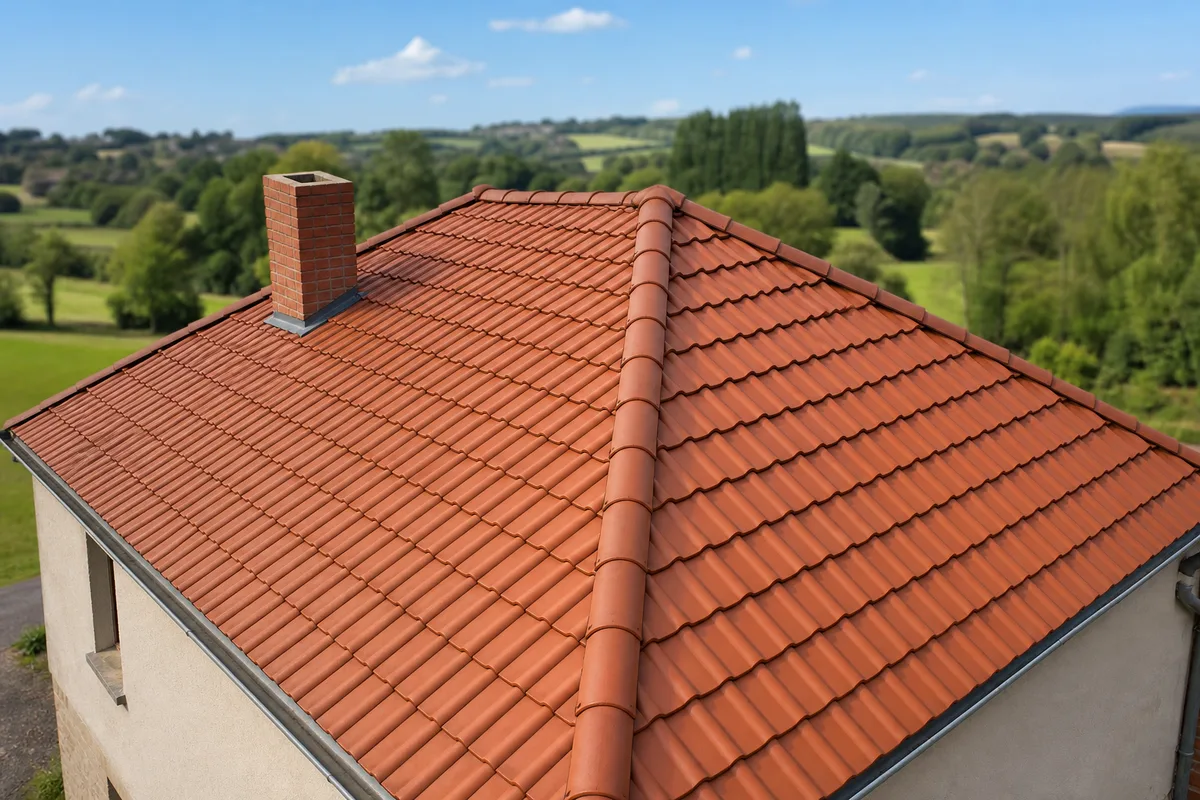

Exemple chiffré : maison à 2 pans de 10 m sur 10,4 m

Prenons un pavillon classique : façade gouttereau de 10 m, deux rampants symétriques de 6 m de long chacun, pente de 30°.

1. Surface réelle d’un versant : 10 × 6 = 60 m².
2. Surface réelle totale : 60 × 2 = 120 m².
3. Projection d’un versant : 60 × 0,866 = 51,96 m².
4. Projection totale : 51,96 × 2 = 103,9 m².

La vérification par la géométrie du bâtiment donne le même résultat. Chaque rampant de 6 m à 30° couvre une profondeur horizontale de 6 × 0,866 = 5,2 m. La largeur projetée du toit vaut donc 10,4 m, et la projection totale 10 × 10,4 = 103,9 m². Les deux chemins de calcul se recoupent, bon signe que la mesure est cohérente.

Ce toit illustre l’enjeu financier de la distinction. Commander la couverture sur la base des 103,9 m² projetés créerait un manque de 16 m², soit environ 350 tuiles mécaniques au format 22 × 33 cm. Dimensionner les gouttières sur les 120 m² réels conduirait à l’excès inverse : un profil surdimensionné, payé pour rien. Pour l’ensemble des formules par forme de toit, consultez notre méthode pour calculer la surface d’une toiture.

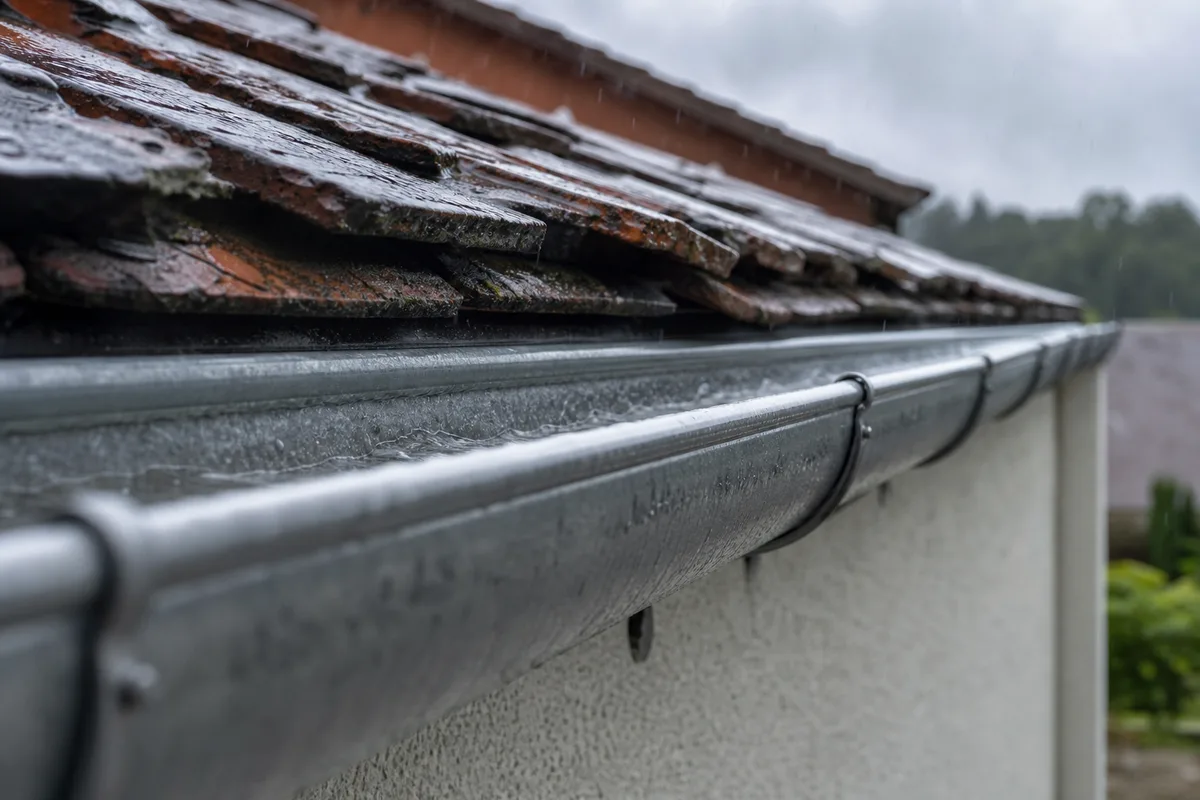

Gouttières et eaux pluviales : le DTU 60.11 raisonne en projection

Le texte de référence des évacuations d’eaux pluviales est le NF DTU 60.11 partie 3, publié en août 2013. Il fixe une intensité pluviométrique de calcul de 0,05 litre par seconde et par m² en France métropolitaine, soit 3 litres par minute et par m². La surface à retenir est explicitement la projection horizontale du toit, jamais le rampant.

La logique physique est directe : la pluie de dimensionnement tombe verticalement, elle arrose l’emprise que le toit expose au ciel. Que le versant soit incliné à 15° ou à 50°, la quantité d’eau interceptée reste celle de la projection. La pente joue sur la vitesse d’écoulement, pas sur le volume collecté.

Cette intensité se traduit par la règle pratique du 1 cm² de section d’évacuation par m² projeté. Trois ordres de grandeur :

• 50 m² projetés : 2,5 litres par seconde à évacuer, une descente de 80 mm suffit ;
• 100 m² projetés : 5 litres par seconde, développé de 33 et descente de 100 mm ;
• 150 m² projetés : 7,5 litres par seconde, deux descentes deviennent préférables.

Utiliser la surface réelle à la place de la projection gonfle le calcul de 15 à 40 % selon la pente. L’erreur reste sans danger, le réseau sera surdimensionné, mais elle renchérit le chantier. Le détail des profils, développés et descentes figure dans notre guide pour dimensionner une gouttière selon la surface de toiture.

Charges de neige : l’Eurocode applique le même principe

Le calcul de structure suit la même convention. La norme NF EN 1991-1-3, partie de l’Eurocode 1 consacrée aux actions de la neige, rapporte la charge de neige à la projection horizontale de la toiture. La neige tombe verticalement et s’accumule sur l’emprise vue du ciel : une charge exprimée en kilonewtons par m² de projection, pas de rampant.

La pente intervient par un autre biais, le coefficient de forme. D’après la NF EN 1991-1-3, ce coefficient vaut 0,8 pour toute pente comprise entre 0 et 30°, décroît linéairement entre 30 et 60°, puis s’annule au-delà de 60°, la neige glissant alors intégralement du versant. Un toit très pentu retient moins de neige, mais la surface de référence du calcul reste la projection.

Ce point concerne directement le dimensionnement de la charpente. Un charpentier qui vérifie ses fermes combine la charge de neige au sol de la zone climatique, le coefficient de forme lié à la pente et la projection horizontale des versants. Les obstacles changent la donne : barres à neige, acrotères ou panneaux solaires bloquent le glissement, et le coefficient de forme remonte à 0,8 même sur forte pente. La révision EN 1991-1-3 publiée en 2025 précise justement le traitement des toitures équipées de panneaux photovoltaïques inclinés.

Emprise au sol : la projection verticale du code de l’urbanisme

Le droit de l’urbanisme utilise une notion cousine, définie par l’article R*420-1 du code de l’urbanisme en vigueur depuis le 1er avril 2014 : l’emprise au sol est la projection verticale du volume de la construction, tous débords et surplombs inclus. Balcons, loggias et auvents sur poteaux entrent dans le décompte.

La nuance avec la projection géométrique du toit tient aux débords. La circulaire du 3 février 2012 relative au calcul des surfaces exclut de l’emprise les éléments d’ornement et les simples débords de toiture, dès lors qu’ils ne sont ni soutenus par des poteaux ni constitutifs d’un encorbellement. Un avant-toit de 40 cm compte dans la projection du couvreur, pas dans celle de l’administration.

Cette projection réglementaire déclenche les seuils d’autorisation, d’après Service-public.fr :

• jusqu’à 5 m² d’emprise créée : aucune formalité dans le cas général ;
• de 5 à 20 m² : déclaration préalable de travaux ;
• au-delà de 20 m² : permis de construire, seuil porté à 40 m² pour une extension en zone urbaine couverte par un PLU.

Un carport, une avancée de toit sur poteaux ou une pergola adossée créent de l’emprise via la projection de leur couverture. Le mode de calcul détaillé pour ce dernier cas figure dans notre article sur le calcul de surface d’emprise au sol d’une pergola.

Les pièges qui faussent la projection

Quatre erreurs reviennent systématiquement dans les calculs de projection :

1. Confondre le sens de conversion. Multiplier une surface au sol par un cosinus la réduit une seconde fois. Le cosinus s’applique au rampant, le coefficient 1/cos s’applique à la projection.
2. Mélanger degrés et pourcentage de pente. Un versant à 60 % monte à 31°, pas à 60°. La confusion décale le cosinus de 0,857 à 0,5 et fausse la projection de plus d’un tiers.

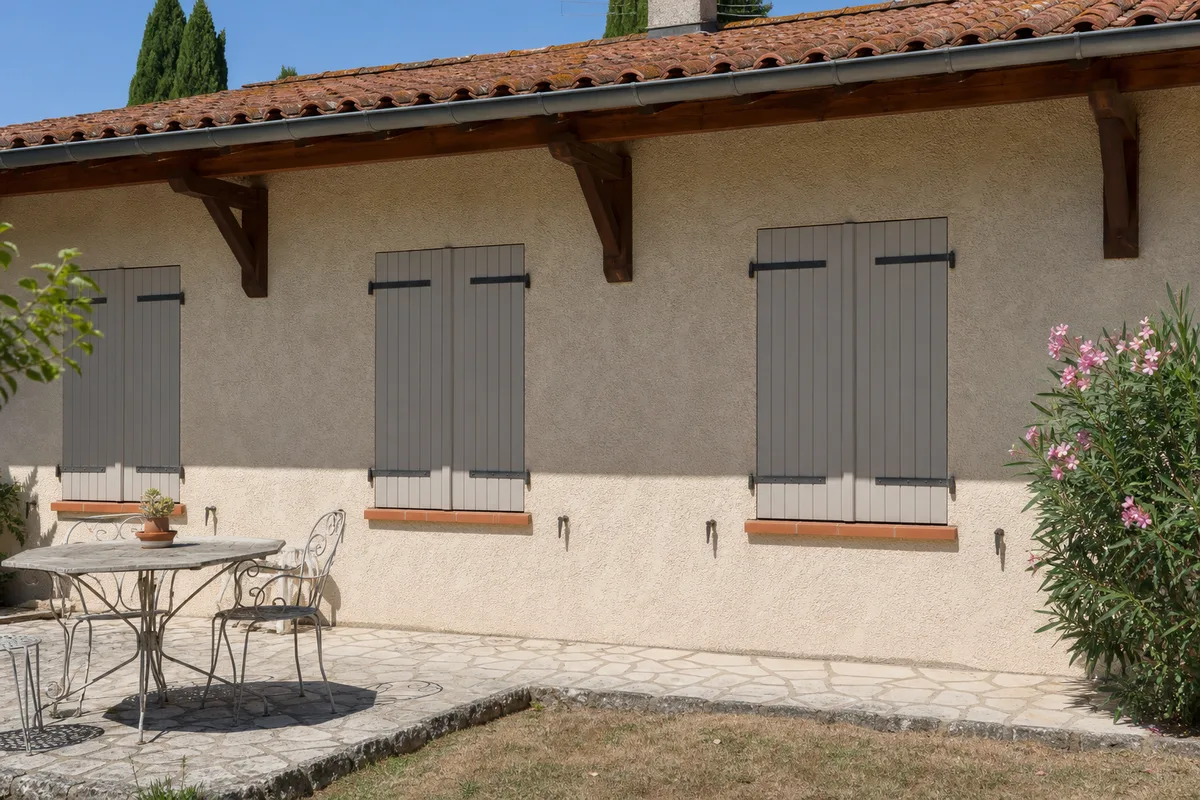

3. Oublier les débords de toit. Ils prolongent la projection de 30 à 50 cm par côté sur la plupart des pavillons, une bande qui alimente bel et bien les gouttières.
4. Traiter un toit à 4 pans comme un rectangle unique. Croupes et arêtiers découpent des trapèzes et des triangles dont les projections se calculent séparément avant addition.

Un contrôle de cohérence évite la plupart de ces pièges : la projection d’un toit doit rester proche des dimensions extérieures du bâtiment lues sur le plan, débords ajoutés. Un résultat qui s’en écarte de plus de 10 % signale une erreur d’angle ou de conversion.

Prochaine étape : relevez la pente réelle de vos versants, calculez la projection de chaque pan, puis confrontez le résultat au plan cadastral. Ce triple contrôle sécurise à la fois le devis de couverture, le choix des gouttières et votre dossier de déclaration préalable.
